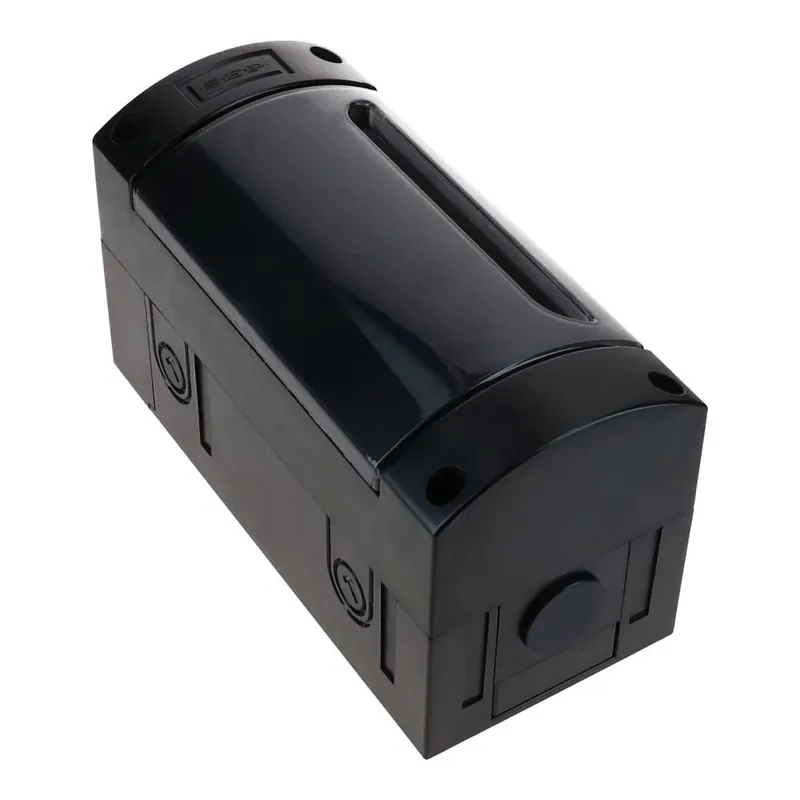

De SEP Livion DB-106 is een professionele lege groepenkast met 1 rij van 6 modulen, ontworpen voor het overzichtelijk en betrouwbaar opbouwen van elektrische installaties. Dankzij het strakke ontwerp en de mat-zwarte transparante deur is deze verdeler uitermate geschikt voor toepassingen waar zowel technische kwaliteit als uitstraling belangrijk zijn.
De DB-106 wordt standaard compleet geleverd met praktische invoer- en montagevoorzieningen. Voor installaties waarbij extra aansluitruimte gewenst is, is de optionele DB-106E beschikbaar, uitgevoerd met een verhoogd invoerdeel.
Het uitneembare DIN-railframe maakt het mogelijk om componenten vooraf te monteren en te bekabelen. De extra hoogte van het frame biedt meer ruimte voor dikkere bedrading en vereenvoudigt het doorvoeren naar onderliggende verdelers.
Zoals alle Livion-verdelers is ook de DB-106 opgebouwd met een clip-montagesysteem, waardoor inzetstukken, frame en deur snel en zonder gereedschap te demonteren zijn. De deur is zowel links- als rechtsdraaiend te monteren en kan indien gewenst volledig worden verwijderd.
Standaard uitgerust met
-
1 rij van 6 modulen
-
2×2 buisinvoeren aan de bovenzijde
-
Enkele kabelinvoer aan de onderzijde
-
Aardrail
-
Lasklem-houder
-
Afdekstrook van 6 modulen voor ongebruikte posities
Flexibel configureerbaar met Livion E6-inzetstukken
-
Kabelinvoer
-
Wartelinvoerstukken (M20, M32)
-
Extra buisinvoeren
-
Gesloten blindstukken
-
Lasklem-houders
Hiermee kan de groepenkast exact worden afgestemd op het gewenste circuitschema en de installatiesituatie.
Voorzien van TS15-rails
Aan zowel de boven- als onderzijde van het uitneembare frame zijn TS15-rails geïntegreerd voor montage van:
-
SEP AST16 fase-aansluitblokken
-
SEP MRK rijgklemmen
Toepassing
De SEP Livion DB-106 is geschikt als:
-
Compacte hoofdverdeler
-
Uitbreidingskast
-
Verdeelinrichting met verdeelrails en nageschakelde subcircuits
Productspecificaties
- Merk : SEP
- Type : DB-106
- Montagewijze : Opbouw (stucwerk)
- Aantal rijen : 1
- Breedte in module-eenheden : 18
- Soort afdekking : Deksel
- Met transparant deksel : Nee
- Uitvoering deksel : Gesloten
- Type deur : Enkelvoudig
- Transparant deksel/deur : Ja
- Signaaldoorlatende deur : Ja
- Met slot : Nee
- Materiaal behuizing : Kunststof
- Met DIN-rail : Ja
- Met montageplaat : Ja
- Aanbouwmogelijkheid : Ja
- UV-bestendig : Ja
- Kleur : Zwart
- RAL-nummer : 9005
- Beschermingsgraad (IP) : IP3X
- Hoogte : 250mm
- Breedte : 115mm
- Diepte : 143.5mm
